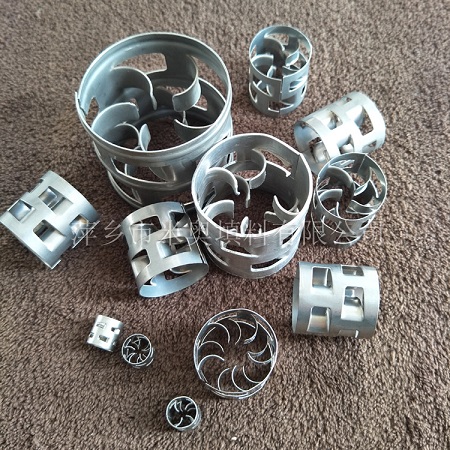

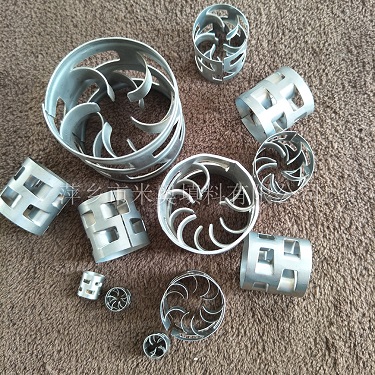

金屬鮑爾環
- 產品品牌 米奧
- 產品型號
- 產品描述
...
金屬鮑爾環簡介：
金屬鮑爾環填料是20世紀40年代德國BASF公司在拉西環填料的基礎上開發的，它采用金屬薄板沖扎制成，在環壁上開出了兩排帶有內伸舌葉的窗孔，每排窗有五個舌葉彎入環內，指向環心，在中心處幾乎相搭，上下兩層窗孔的位置相互錯開，一般開孔的總面積約為整個環面積的35%左右。由于在環壁上開了許多窗孔，使得填料層內的氣、液分布情況及傳質性能比拉西環有較大的改善。金屬鮑爾環填料層內的氣體和液體分布較之拉西環有較大的改善，尤其是填料環內表面容易被液體潤濕，使得內表面得以充分利用。同種材質、同樣規格的鮑爾環填料，較之拉西環不但具有較大的通過能力和較低的壓降，而且使塔的分離效率有所提高，操作彈性也有所增大。廣泛應用于石油化工、化肥、環保等行業的填料塔中。
金屬鮑爾環特性：
鮑爾環填料具有低壓降、通量大、效率高的特點。HYPAK填料較同類尺寸的PALL環具有更低的壓降及更高的優質效率，而且在填料層內液體分布好。
金屬鮑爾環的應用：
適用于各種分離、吸收、脫吸裝置，常減壓裝置，合成氨脫碳、脫硫系統，乙笨分離，異辛烷/甲笨分離等。
金屬鮑爾環幾何特性數據：
金屬鮑爾環 |
型號 |
規格 |
比表面積 |
空隙率 |
個數 |
堆積重量 |
干填料因子 |
D×H×δ |
α |
ε |
n |
γρ |
α/ε3 |
||
mm |
m2/m3 |
m3/m3 |
m-3 |
kg/m3 |
m-1 |
||
Dg16 |
16×16×0.5 |
311 |
0.93 |
171000 |
539 |
455 |
|
Dg25 |
25×25×0.6 |
233 |
0.937 |
55900 |
489 |
232 |
|
Dg38 |
38×18×0.8 |
129 |
0.945 |
13700 |
432 |
153 |
|
Dg50 |
50×50×1.0 |
112.3 |
0.949 |
6500 |
395 |
131 |
|
Dg76 |
76×76×1.5 |
70 |
0.952 |
1756 |
374 |
81 |
金屬鮑爾環主要材質：不銹鋼304,316，316L, 321、201，碳鋼等
